Насосы шламовые (аналог ВАРМАН)

Насосы серии М применяются в металлургической, горнодобывающей, угольной промышленности, в электроэнергетике, строительстве.

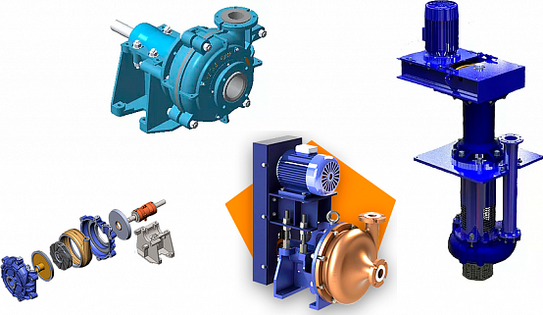

Шламовые насосы типа М серии Aн и насосные агрегаты на их базе

Назначение: насосы серии М и агрегаты на их базе предназначены для перекачивания высокоабразивных гидросмесей (песчаных, гравийных, продуктов флотации руд, и др.) с рекомендуемой плотностью гидросмеси до 2200 кг/м3, водородным показателем гидросмеси рН от 6 до 12,максимальным размером твердых частиц до 12 мм, объемной концентрацией твердых включений до 55% (твердость до 11000 МПа), температурой от + 5 до + 60°С.

Агрегаты предназначены для эксплуатации в отапливаемых, или в не отапливаемых помещениях и под навесом при температуре окружающего воздуха от - 20° до + 40°С.

Насосы типа М - центробежные, горизонтальные, одноступенчатые, консольные с осевым подводом гидросмеси к рабочему колесу, напорный патрубок регулируется с шагом 45° в плоскости перпендикулярной оси вала.

В корпусах насосов серии М используются взаимозаменяемые футеровки из износостойкого сплава и синтетической резины (эластомера). Рабочее колеса также изготавливается из износостойкого сплава или эластомера.

Насосы серии М применяются в металлургической, горнодобывающей, угольной промышленности, в электроэнергетике, строительстве.

Тип уплотнения вала шламовых насосов типа М представлен двумя видами: мягкий сальник с подачей промывочной воды и центробежное уплотнение, которое позволяет работать без подачи промывочной воды.

Насосы центробежные типа М соответствуют требованиям, предусмотренным ТУ3631-005-53836603-2007.

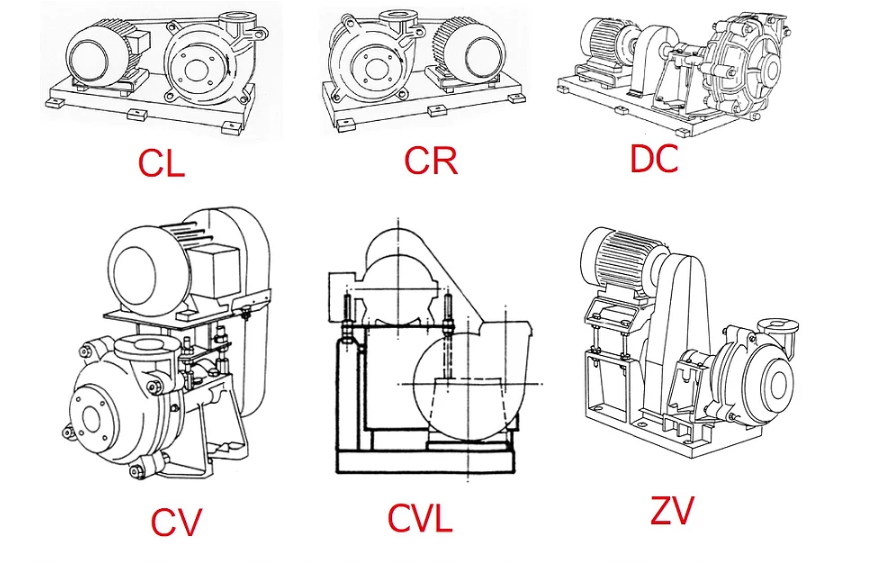

Условное обозначение насосных агрегатов на базе насосов типа М

В обозначение типоразмера электронасосного агрегата входят буквы и цифры, которые означают (на примере М6/4Е-AнR):

М – шламовый с осевым входом, серия М;
6 – диаметр входного патрубка в дюймах (1 дюйм=25,4 мм);
4 – диаметр напорного патрубка в дюймах;
Е – типоразмер опорной стойки;
Ан – тип насоса – для тяжелых условий;
R – материал проточной части насоса, синтетическая резина (эластомер).
Насосы М имеют три варианта проточной части:
АН – классическая, материал проточной части - износостойкий чугун.
Применяется для тяжелых условий с большим содержанием крупных абразивных частиц (от 5 мм).
АнR – резиновая проточная часть, применяется для более мягких условий работы. Размер крупных частиц не более 10 мм. в количестве 10%, остальные 90% размером 0,01 мм. Применяется для перекачки мелкой фракции измельчения (хвосты руд).
АНЕ – проточная часть выполнена из износостойкого белого чугуна. Применяется для среднетяжелых условий. При этом основным отличием от АН является особая геометрия лопаток рабочего колеса, которая позволяет уменьшить потери, повышая производительность при перекачке твердых частиц мелкой фракции на 10%.

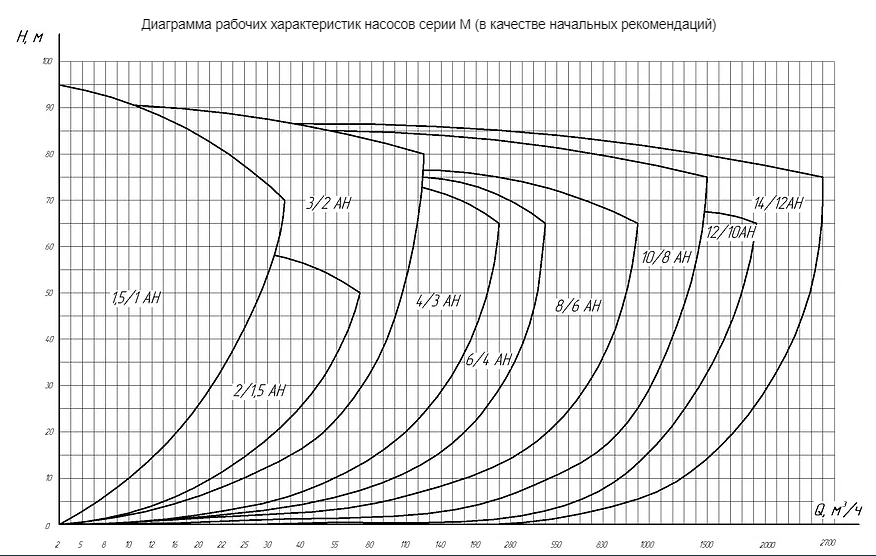

	Горизонтальные шламовые насосы
Характеристика / Насос	M1,5/1B-Aн	M1,5/1B-AHR	M2/1,5B-Aн	M2/1,5B-AHR	M3/2C(CC)-Aн	M3/2C(CC)-AHR
Мощность устанавливаемого электродвигателя до, кВт	15	15	15	15	30 (55)	30 (55)
Подача, м3/ч	25	25	60	48	112	74
Напор, м	35	33	40	32	50	38
Частота вращения вала насоса до, об/мин	2940	2940	2940	2500	2600	2250
Максимальная эффективность, n%	52	50	45	50	64	62
Каталожный номер деталей проточной части:
Колесо рабочее	B1127	B1127R55	B15041	B15127R55	C2147	C2127R55
Корпус внутренний (Футеровка передняя)	B1110	(B1017R55)	B15110	(B15017R55)	C2110	(C2017R55)
Бронедиск задний (Футеровка задняя)	B1041	(B1036R55)	B15041	(B15036R55)	C2041	(C2036R55)
Бронедиск передний	X	X	X	X	X	X

	Горизонтальные шламовые насосы
Характеристика / Насос	M4/3D(DD)-Aн	M4/3D(DD)-AHR	M4/3D(DD)-AHE	M6/4E(EE)-Aн	M6/4E(EE)-AHR	M6/4E(EE)-AHE
Мощность устанавливаемого электродвигателя до, кВт	55 (90)	55 (90)	55 (90)	110 (200)	110 (200)	110 (200)
Подача, м3/ч	230	125	215	400	320	400
Напор, м	54	26	70	55	35	65
Частота вращения вала насоса до, об/мин	2550	1700	2560	1680	1330	1700
Максимальная эффективность, n%	68	68	70	70	72	78
Каталожный номер деталей проточной части:
Колесо рабочее	D3147	D3147R55	D3147EP	E4147	E4147R55	E4147EP
Корпус внутренний (Футеровка передняя)	D3110	(D3017R55)	D3110EP	E4110	(E4018R55)	E4110EP
Бронедиск задний (Футеровка задняя)	D3041	(D3036R55)	D3041EP	E4041	(E4036R55)	E4041EP
Бронедиск передний	X	X	X	E4083	E4083R55	E4083EP

	Горизонтальные шламовые
Характеристика / Насос	M8/6F(FF)-Aн	M8/6F(FF)-AHR	M8/6F(FF)-AHE	M10/8G(GG)-Aн	M10/8G(GG)-AHR	M10/8G(GG)-AHE
Мощность устанавливаемого электродвигателя до, кВт	250 (400)	250 (400)	250 (400)	500 (800)	500 (800)	500 (800)
Подача, м3/ч	800	680	800	1350	1050	1500
Напор, м	55	42	60	65	42	74
Частота вращения вала насоса до, об/мин	1220	990	1200	950	740	990
Максимальная эффективность, n%	71	71	73	70	75	79
Каталожный номер деталей проточной части:
Колесо рабочее	F6147	F6147R55	F6147EP	G8147	G8147R55	G8147EP
Корпус внутренний (Футеровка передняя)	F6110	(F6018R55)	F6110EP	G8110	(G8018R55)	G8110EP
Бронедиск задний (Футеровка задняя)	F6041H	(F6036R55)	F6041HS1	G8041	(G8036R55)	G8041EP
Бронедиск передний	F6083	F6083R55	F6083EP	G8083	G8083R55	G8083EP

	Горизонтальные шламовые			Горизонтальные шламовые однокорпусные
Характеристика / Насос	M12/10G(GG)-Aн	M12/10G(GG)-AHR	M14/12G(GG)-Aн	M50C(CC)-MP	M75D(DD)-MP	M100E(EE)-MP	M150F(FF)-MP
Мощность устанавливаемого электродвигателя до, кВт	500 (800)	500 (800)	500 (800)	30 (55)	55 (90)	110 (200)	250 (400)
Подача, м3/ч	1780	1400	2500	112	230	400	800
Напор, м	55	32	54	50	54	55	55
Частота вращения вала насоса до, об/мин	800	600	600	2600	2550	1680	1220
Максимальная эффективность, n%	80	81	76	64	68	70	71
Каталожный номер деталей проточной части:
Колесо рабочее	G10147	G10147R55	G12147	C2147	D3147	E4147	F6147
Корпус внутренний (Футеровка передняя)	G10110	G10018R55	G12110	C2131P	D3131P	E4131P	F6131P
Бронедиск задний (Футеровка задняя)	G10041	G10036R55	G12041M	C2041P	D3041P	E4041P	F6041P
Бронедиск передний	G10083	G10083R55	G12083M	X	X	E4013P	F6013P

	Горизонтальные гравийные		Горизонтальные шламовые высоконапорные
Характеристика / Насос	M6/4D-G	M6/4DD-G	M1,5/1C(CC)-HH	M3/2D(DD)-HH	M4/3E(EE)-HH	M6/4F(FF)-HH
Мощность устанавливаемого электродвигателя до, кВт	55	90	30 (55)	55 (90)	110 (200)	250 (400)
Подача, м3/ч	275	275	27	100	270	570
Напор, м	35	35	53	75	85	80
Частота вращения вала насоса до, об/мин	1250	1250	1900	1400	1350	970
Максимальная эффективность, n%	58	58	21	45	61	63
Каталожный номер деталей проточной части:
Колесо рабочее	DG4137	DG4137	CH1127	DH2147	EH3147	FH4147
Корпус внутренний	DG4131	DG4131	CH1110	DH2110	EH3110	FH4110
Бронедиск задний	DG4041	DG4041	CH1041	DH2041	EH3041	FH4041
Бронедиск передний	X	X	X	DH2083	EH3083	FH4083

	Горизонтальные вихревые		Вертикальные вихревые полупогружные		Вертикальные шламовые полупогружные
Характеристика / Насос	M2/2TC	M3/3TС	M2/2QV	M3/3QV	M40PV-SP	M65QV-SP	M100RV-SP	M150SV-SP	M200SV-SP	M250TV-SP
Мощность устанавливаемого электродвигателя до, кВт	15	30	15	30	15	30	75	110	110	200
Подача, м3/ч	53	130	53	130	41	110	290	475	800	970
Напор, м	16	30	16	30	18	40	37	28	28	27,5
Частота вращения вала насоса до, об/мин	1470	1450	1470	1450	2050	1900	1350	970	850	750
Максимальная эффективность, n%	41	41	41	41	40	51	56	55	64	63
Каталожный номер деталей проточной части:
Колесо рабочее	TC2191	TC3191	TC2191	TC3191	SP4206	SP65206	SP10206	SP15206	SP20206	SP25206
Корпус внутренний	TC2092-1	TC3092-1	TC2092-1	TC3092-1	SP4092	SP65092	SP10092	SP15092	SP20092	SP25092
Бронедиск задний	TC2041-1	TC3041-1	TC2041-1	TC3041-1	SP4014	SP65041	SP10041	SP15041	SP20041	SP25041
Бронедиск передний	X	X	X	X	X	X	X	X	X	X

	Вертикальные шламовые полупогружные (Материал проточной части: R55 резина)
Характеристика / Насос	M40PV-SPR	M65QV-SPR	M100RV-SPR	M150SV-SPR	M200SV-SPR	M250TV-SPR
Мощность устанавливаемого электродвигателя до, кВт	15	30	75	110	110	200
Подача, м3/ч	41	110	290	475	800	970
Напор, м	18	40	37	28	28	27.5
Частота вращения вала насоса до, об/мин	2050	1900	1350	970	850	750
Максимальная эффективность, n%	40	51	56	55	64	63
Каталожный номер деталей проточной части:
Колесо рабочее	SPR4206	SPR65206	SPR10206	SPR15206	SPR20206	SPR25206
Корпус внутренний (Футеровка передняя)	SPR4092	SPR65092	SPR10092	SPR15092	SPR20092	SPR25092
Бронедиск задний (Футеровка задняя)	SPR4014	SPR65041	SPR10041	SPR15041	SPR20041	SPR25041
Бронедиск передний	X	X	X	X	X	X

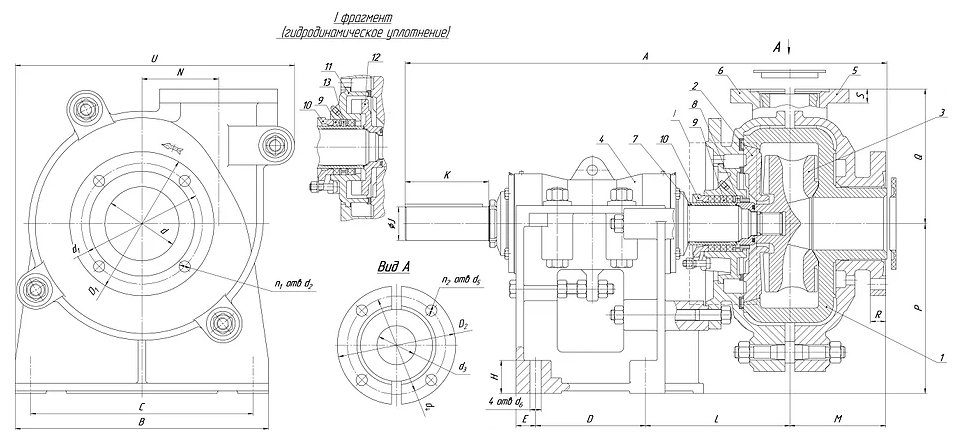

Общий вид шламового насоса типа М (аналог насоса ВАРМАН)

1. Корпус внутренний, 2. Диск защитный, 3. Колесо рабочее, 4. Стойка в сборе, 5. Корпус насоса передняя половина, 6. Корпус насоса задняя половина, 7. Втулка защитная, 8. Ограничитель-рассекатель, 9. Набивка многослойная плетеная, 10. Крышка сальника, 11. Корпус экспеллера, 12. Экспеллер, 13. Кольцо-рассекатель.
